Saia PCD1

Legacy : pcD1
M21xx : M2120 M2160
E-line : M2220 G1100 G360 W5300 F2611 E/S S E/S L

1. Ancienne génération d’automate – PCD1 / PCD2

PCD1

PCD2

C’est une plateforme maintenue mais qui n’évolue plus.

Système modulaire donc, de nombreuse possibilité de configuration d’E/S et de communication.

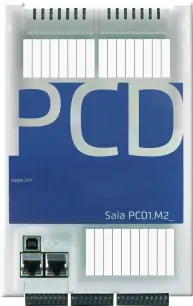

2. Automates Saia PCD1.M2xxx

2 Modèles :

  • PCD1.M2160 avec Ethernet TCP/IP et mémoire étendue
  • PCD1.M2120 avec Ethernet TCP/IP

Caractéristiques

  • Entrées/sorties embarquées :
    • 6 Entrées digitales (4 + 2 interrupts)
    • 2 Entrées analogiques sélectionnables par commutateur DIP
    • 4 Sorties digitales
    • 1 Sorties PWM



  • Possibilité d’extension déportée jusqu’à 50 entrées/sorties avec RIO PCD3.T66x
  • Jusqu’à 8 interfaces de communication
  • Interface USB et Ethernet embarquée
  • Mémoire embarquée pour les programmes (jusqu’à 1 Mo) et les données (jusqu’à 128 Mo pour le système de fichiers)
  • Serveur d’automatisation pour l’intégration dans les systèmes Web/IT
  • Automatisation de locaux personnelle et (éco)performante. De plus, le contrôleur offre une bonne base pour la conformité aux classes d’efficacité énergétique selon EN 15232:2012.

3. La série PCD1 E-Line

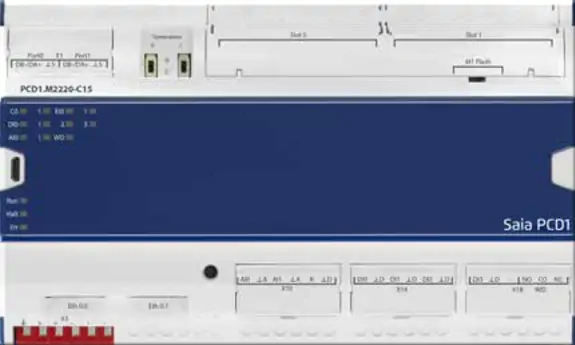

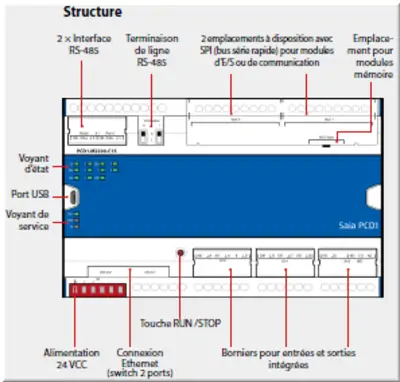

3.1 Automate PCD1 E-Line PCD1.M2220-C15

Caractéristiques



  • 4 entrées numériques
  • 2 entrées analogiques, chacune configurable par logiciel
  • 1 relais Watchdog/contact inverseur
  • Isolation galvanique entre l’alimentation, le bus et les E/S
  • Borniers de raccordement enfichables avec clapets de protec­tion
  • LED d’état en façade
  • Switch ethernet, 2 x RS-485 et port USB
  • Mémoire embarquée haute capacité pour les données (jusqu’à 128 Mo pour le système de fichiers)
  • Serveur d’automatisation pour l’intégration dans les sys­tèmes Web/IT
  • Programmable avec Saia PG5®
  • Technologie FRAM
  • 2 Modules d’E/S embrochables  qui utilisent les modules de la gamme PCD2.M4 et PCD2.M5.

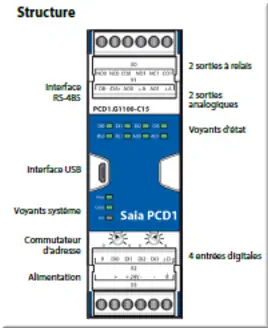

3.2 Modules programmables PCD1 E-Line PCD1.G1100-C15

Ce module permet de gérer les lumières et les stores.

Caractéristiques

  • 4 entrées digitales
  • 2 relais avec détection de courant
  • 2 sorties analogiques
  • Isolation galvanique entre l’alimentation, le bus et les E / S.
  • Borniers de raccordement enfichables avec clapets de protection
  • Voyant d’état en façade
  • Interfaces RS-485 et USB
  • Programmable avec Saia PG5®

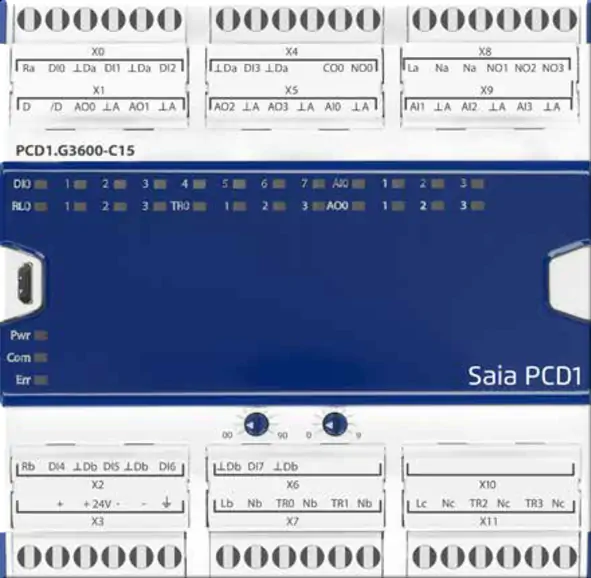

3.3 Modules programmables PCD1 E-Line PCD1.G360x-C15

C’est un module d’ambiance.

Caractéristiques

  • 8 entrées digitales
  • 4 entrées analogiques, chacune configurable par logiciel.
  • 4 sorties analogiques
  • 4 sorties triac
  • 4 sorties relais
  • Isolation galvanique entre l’alimentation, le bus et les E / S.



  • Borniers de raccordement enfichables avec clapets de protection
  • Voyant d’état en façade
  • RS-485 et interfaces USB (pour PCD1.G3601-C15 en plus 1× RS-485)
  • Programmable avec Saia PG5®

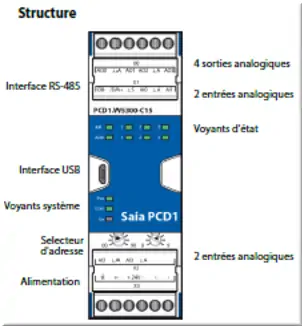

3.4 Modules programmables PCD1 E-Line PCD1.W5300-C15

C’est un module analogique.

Caractéristiques

  • 4 entrées analogiques
  • 4 sorties analogiques
  • Isolation galvanique entre l’alimentation, le bus et les E / S.
  • Borniers de raccordement enfichables avec clapets de protection
  • Voyant d’état en façade
  • Interfaces RS-485 et USB
  • Programmable avec Saia PG5®



3.5 Modules programmables PCD1 E-Line PCD1.F2611-C15

C’est un module DALI avec le support RS-485.

Caractéristiques

  • Interfaces S-Bus (RS-485) / DALI Y compris une alimentation DALI (désactivable)
  • Jusqu’à 64 ballasts DALI
  • 4 entrées digitales
  • Isolation galvanique entre l’alimentation, le bus et les E / S.
  • Borniers de raccordement enfichables avec clapets de protection
  • Voyant d’état en façade
  • Interfaces RS-485 et USB
  • Programmable avec Saia PG5®



3.6 Modules d’E/S Saia PCD1 E-Line série S

Caractéristiques

  • Protocole S-Bus optimisé pour une communication de données rapide
  • Commande manuelle via pupitre Web ou boutons du module
  • Combinaison E / S spécifique adaptée aux installations électrique et CVC
  • Ingénierie facilitée grâce à la bibliothèque FBoxes et aux modèles Web
  • Qualité industrielle selon CEI EN 61131-2
  • Borniers de raccordement enfichables avec clapets de protection
  • Interface RS-485
  • Installation facile avec pont connecteur

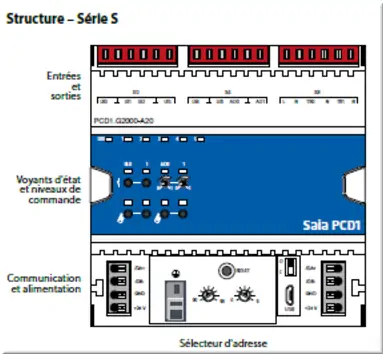

Série S : small
Type

Entrée digitale (DI),
Entrée universelle (UI)

Relais, triac, sortie digitale (DO) Sortie analogique Forçage manuel
PCD1.A1000-A20 10 DO, 24 VCC, 0.5 A oui
PCD1.A2000-A20 6 relais 230 V, 16 A oui
PCD1.B1100-A20 4 DI 10 relais (6 NO, 4 CO) oui
PCD1.B1120-A20 16 DI 4 relais inverseurs oui
PCD1.B5000-A20 6 DI 230 V 3 relais 230 V, 6 A oui
PCD1.B5010-A20 6 DI 24 VCA/CC 3 relais 230 V, 6A oui
PCD1.E1000-A10 12 DI 24 VCC
PCD1.G2000-A20 6 UI 2 triacs 24-230 VCA, 1 A 2 oui
PCD1.G2100-A10 8 UI
PCD1.G2200-A20 8 UI 4 oui
PCD1.W5200-A20 8 oui

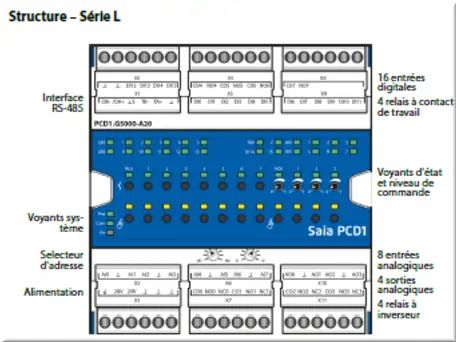

3.7 Modules d’E/S Saia PCD1 E-Line série L

Caractéristiques

  • Protocole S-Bus optimisé pour une communication de données rapide
  • Commande manuelle via pupitre Web ou boutons du module
  • Combinaison E / S spécifique adaptée aux installations électrique et CVC
  • Ingénierie facilitée grâce à la bibliothèque FBoxes et aux modèles Web
  • Qualité industrielle selon CEI EN 61131-2
  • Borniers de raccordement enfichables avec clapets de protection
  • Interface RS-485
  • Installation facile avec pont connecteur



Série L: large
Type Entrée digitale Relais (contact de travail / inverseur) Entrée analogique Sortie analogique Forçage manuel
PCD1.B1000-A20 4 10 (6 / 4), 4A oui
PCD1.B1010-A20 24 10 (6 / 4), 4A oui
PCD1.B1020-A20 16 4 (0 / 4), 4A oui
PCD1.G5000-A20 16 8 (4 / 4), 4A 8 4 oui
PCD1.G5010-A20 12 4 (0 / 4), 4A 12 8 oui
PCD1.G5020-A20 8 4 (0 / 4), 4A 16 4 oui
